Utilizamos máquinas de forma cotidiana. La mayoría de ellas incorporan mecanismos que transmiten y transforman movimientos. El diseño de máquinas exige escoger el mecanismo adecuado, no sólo por los elementos que lo componen, sino también por los materiales y medidas de cada uno.
Los mecanismos de transmisión
Tornillo sin fin - corona
Este mecanismo permite transmitir el movimiento entre árboles que se cruzan. El eje propulsor coincide siempre con el tornillo sin fin, que comunica el movimiento de giro a la rueda dentada que engrana con él, llamada corona. Una vuelta completa del tornillo provoca el avance de un diente de la corona. En ningún caso puede usarse la corona como rueda motriz.

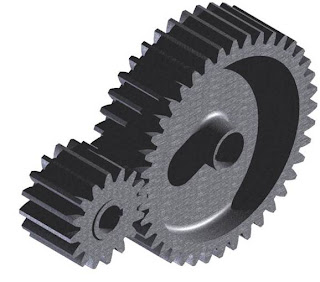

Engranaje recto
Está formado por dos ruedas dentadas cilíndricas rectas. Es un mecanismo de transmisión robusto, pero que sólo transmite movimiento entre ejes próximos y, en general, paralelos. En algunos casos puede ser un sistema ruidoso, pero que es útil para transmitir potencias elevadas. Requiere lubricación para minimizar el rozamiento. Cada rueda dentada se caracteriza por el número de dientes y por el diámetro de la circunferencia primitiva. Estos dos valores determinan el paso, que debe ser el mismo en ambas ruedas.
Engranajes helicoidales
Los engranajes cilíndricos de dentado helicoidal están caracterizados por su dentado oblicuo con relación al eje de rotación. En estos engranajes el movimiento se transmite de modo igual que en los cilíndricos de dentado recto, pero con mayores ventajas. Los ejes de los engranajes helicoidales pueden ser paralelos o cruzarse, generalmente a 90º. Para eliminar el empuje axial el dentado puede hacerse doble helicoidal. Los engranajes helicoidales tienen la ventaja que transmiten más potencia que los rectos, y también pueden transmitir más velocidad, son más silenciosos y más duraderos; además, pueden transmitir el movimiento de ejes que se corten. De sus inconvenientes se puede decir que se desgastan más que los rectos, son más caros de fabricar y necesitan generalmente más engrase que los rectos.
Engranaje cónico
Es un mecanismo formado por dos ruedas dentadas troncocónicas, por lo que deben engranar con ruedas de características semejantes. El mecanismo permite transmitir movimiento entre árboles con ejes que se cortan. En los taladros se usa este mecanismo para cambiar de broca.
Tren de engranajes
El mecanismo está formado por más de dos ruedas dentadas compuestas, que engranan. Las ruedas compuestas constan de dos o más ruedas dentadas simples solidarias a un mismo eje. En el caso más sencillo, se usan tres ruedas dentadas dobles idénticas, de forma que la rueda pequeña de una rueda doble engrana con la rueda grande de la rueda doble siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, muy grandes. Efectivamente, su valor viene dado por el producto de los dos engranajes simples que tiene el mecanismo.
Articulación universal
La articulación universal o Junta de Cardan resulta útil para transmitir potencias elevadas entre ejes que se cortan formando un ángulo cualquiera, próximo a 180º.
Este mecanismo de puede encontrar en el sistema de transmisión de muchos vehículos. Una pieza de cuatro brazos, con forma de cruz, mantiene unidas las horquilla. Aunque normalmente los ejes de los árboles son perpendiculares, el sistema funciona también para ángulos arbitrarios entre 0º y 180º. Las prestaciones del mecanismo son parecidas a las del engranaje recto.
Ruedas de fricción
El movimiento de giro se transmite entre ejes paralelos o que se cortan formando un ángulo arbitrario, entre 0º y 180º. Como en el caso de los engranajes, hay ruedas de fricción rectas y tronco cónicas. El mecanismo está formado por dos ruedas en contacto directo, a cierta presión. El contorno de las ruedas está revestido de un material especial, de forma que la transmisión de movimiento se produce por rozamiento entre las dos ruedas. Si las ruedas son exteriores, giran en sentidos opuestos.
Poleas
El mecanismo está formado por dos ruedas simples acanaladas, de manera que se pueden conectar mediante una cinta o correa tensionada. El dispositivo permite transmitir el movimiento entre ejes alejados, de manera poco ruidosa. La correa, sin embargo, sufre un desgaste importante con el uso y puede llegar a romperse. Hay que tensar bien, mediante un carril o un rodillo tensor, para evitar deslizamientos y variaciones de la relación de transmisión. No es un mecanismo que se use demasiado cuando se trata de transmitir potencias elevadas.
Sistema compuesto de poleas
El mecanismo está formado por más de dos poleas compuestas unidas mediante cintas o correas tensas. Las poleas compuestas constan de dos o más ruedas acanaladas simples unidas a un mismo eje. En el caso más sencillo, se usan tres poleas dobles idénticas, de forma que la rueda pequeña de una polea doble conecta con la rueda grande de la polea siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, mayores que en el sistema simple.
Transmisión por cadena
Las dos ruedas dentadas se comunican mediante una cadena o una correa dentada tensa. Cuando se usa una cadena el mecanismo es bastante robusto, pero más ruidoso y lento que uno de poleas. Todas las bicicletas incorporan una transmisión por cadena.
Los rodillos de la cadena están unidos mediante eslabones y, dependiendo del número de huecos, engranan con uno o varios dientes de las ruedas. En algunas máquinas, la rueda menor suele llamarse piñón, y la rueda mayor plato. Utilizando este mecanismo se consigue que las dos ruedas giren en el mismo sentido.
